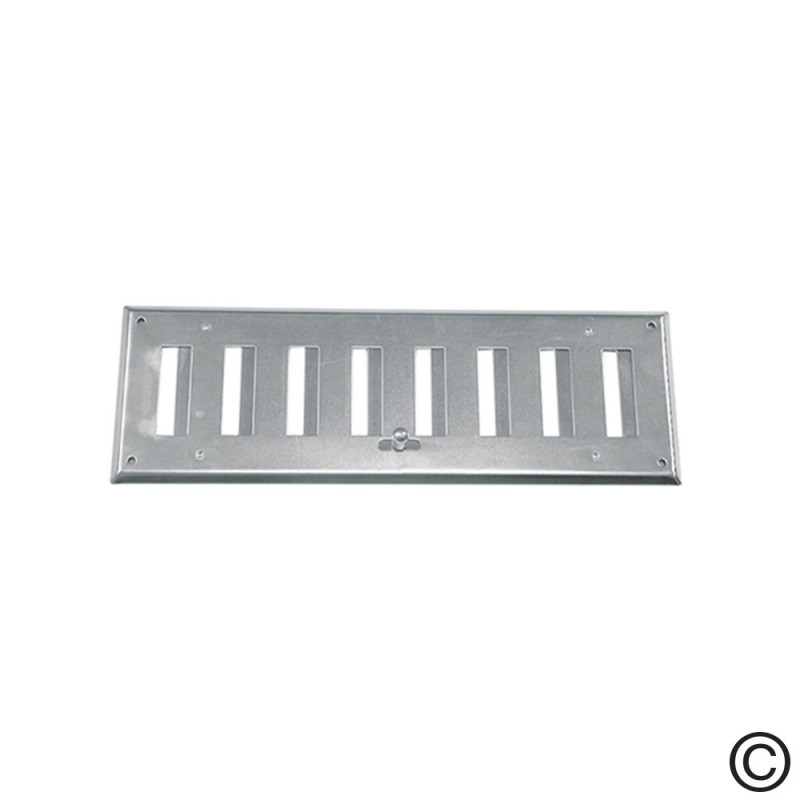

Schlitzschieber

Referenz : 1535 3010 03

Combinations	H (mm)	A (mm)	B (mm)	C (mm)	D (mm)	d (mm)	Reihen	Öffnung	Freier Querschnitt m3/h	Ausführung	Referenz
H (mm) : 100 A (mm) : 253 B (mm) : 300 C (mm) : 277 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 8 Freier Querschnitt m3/h : 70 Ausführung : Weiss RAL 9010 Referenz : 1535 3010 16	100	253	300	277	78	50	1	8	70	Weiss RAL 9010	1535 3010 16
H (mm) : 100 A (mm) : 253 B (mm) : 300 C (mm) : 277 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 8 Freier Querschnitt m3/h : 70 Ausführung : Blau verzinkt Referenz : 1535 3010 03	100	253	300	277	78	50	1	8	70	Blau verzinkt	1535 3010 03
H (mm) : 100 A (mm) : 355 B (mm) : 400 C (mm) : 380 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 11 Freier Querschnitt m3/h : 97 Ausführung : Weiss RAL 9010 Referenz : 1535 4010 16	100	355	400	380	78	50	1	11	97	Weiss RAL 9010	1535 4010 16
H (mm) : 100 A (mm) : 355 B (mm) : 400 C (mm) : 380 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 11 Freier Querschnitt m3/h : 97 Ausführung : Blau verzinkt Referenz : 1535 4010 03	100	355	400	380	78	50	1	11	97	Blau verzinkt	1535 4010 03
H (mm) : 100 A (mm) : 457 B (mm) : 500 C (mm) : 478 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 14 Freier Querschnitt m3/h : 123 Ausführung : Weiss RAL 9010 Referenz : 1535 5010 16	100	457	500	478	78	50	1	14	123	Weiss RAL 9010	1535 5010 16
H (mm) : 100 A (mm) : 457 B (mm) : 500 C (mm) : 478 D (mm) : 78 d (mm) : 50 Reihen : 1 Öffnung : 14 Freier Querschnitt m3/h : 123 Ausführung : Blau verzinkt Referenz : 1535 5010 03	100	457	500	478	78	50	1	14	123	Blau verzinkt	1535 5010 03
H (mm) : 150 A (mm) : 253 B (mm) : 300 C (mm) : 277 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x8 Freier Querschnitt m3/h : 140 Ausführung : Weiss RAL 9010 Referenz : 1535 3015 16	150	253	300	277	128	110	2	2x8	140	Weiss RAL 9010	1535 3015 16
H (mm) : 150 A (mm) : 253 B (mm) : 300 C (mm) : 277 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x8 Freier Querschnitt m3/h : 140 Ausführung : Blau verzinkt Referenz : 1535 3015 03	150	253	300	277	128	110	2	2x8	140	Blau verzinkt	1535 3015 03
H (mm) : 150 A (mm) : 355 B (mm) : 400 C (mm) : 380 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x11 Freier Querschnitt m3/h : 194 Ausführung : Weiss RAL 9010 Referenz : 1535 4015 16	150	355	400	380	128	110	2	2x11	194	Weiss RAL 9010	1535 4015 16
H (mm) : 150 A (mm) : 355 B (mm) : 400 C (mm) : 380 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x11 Freier Querschnitt m3/h : 194 Ausführung : Blau verzinkt Referenz : 1535 4015 03	150	355	400	380	128	110	2	2x11	194	Blau verzinkt	1535 4015 03
H (mm) : 150 A (mm) : 457 B (mm) : 500 C (mm) : 478 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x14 Freier Querschnitt m3/h : 246 Ausführung : Weiss RAL 9010 Referenz : 1535 5015 16	150	457	500	478	128	110	2	2x14	246	Weiss RAL 9010	1535 5015 16
H (mm) : 150 A (mm) : 457 B (mm) : 500 C (mm) : 478 D (mm) : 128 d (mm) : 110 Reihen : 2 Öffnung : 2x14 Freier Querschnitt m3/h : 246 Ausführung : Blau verzinkt Referenz : 1535 5015 03	150	457	500	478	128	110	2	2x14	246	Blau verzinkt	1535 5015 03

H (mm): 100

A (mm): 253

B (mm): 300

C (mm): 277

D (mm): 78

d (mm): 50

Reihen: 1

Öffnung: 8

Freier Querschnitt m3/h: 70

Ausführung: Blau verzinkt

Weitere Informationen

Beschreibung

Der Schlitzschieber ist für die Be- und Entlüftung von aussen isolierten Räumen und als regulierbares Nachströmgitter geeignet.

Es ist möglich ein Fliegengitter zu bestellen mit Aufpreis. Dieses ist nicht montiert.

Datenblatt

Werkstoffe: Stahl
Packungseinheiten: 1

Ergänzende Produkte

Mauerkasten Intellivent

Siehe technisches Datenblatt

Verschlussbriden

Siehe technisches Datenblatt

Verbindungsmuffen

Siehe technisches Datenblatt

H (mm)	100 150
A (mm)	253 355 457
B (mm)	300 400 500
C (mm)	277 380 478
D (mm)	78 128
d (mm)	50 110
Reihen	1 2
Öffnung	8 11 14 2x8 2x11 2x14
Freier Querschnitt m3/h	70 97 123 140 194 246
Ausführung	Weiss RAL 9010 Blau verzinkt
