Bandella per porte

Riferimento : 2090 0300 03

Combinations	L (mm)	l1 (mm)	l2 (mm)	D (mm)	d (mm)	d1 (mm)	e (mm)	Imballaggio	Riferimento
L (mm) : 300 l1 (mm) : 30 l2 (mm) : 20 D (mm) : 11 d (mm) : 6,5 d1 (mm) : 5,5 e (mm) : 4 Imballaggio : 10 Riferimento : 2090 0300 03	300	30	20	11	6,5	5,5	4	10	2090 0300 03
L (mm) : 400 l1 (mm) : 30 l2 (mm) : 20 D (mm) : 11 d (mm) : 6,5 d1 (mm) : 5,5 e (mm) : 4 Imballaggio : 10 Riferimento : 2090 0400 03	400	30	20	11	6,5	5,5	4	10	2090 0400 03
L (mm) : 500 l1 (mm) : 40 l2 (mm) : 30 D (mm) : 12 d (mm) : 8 d1 (mm) : 7 e (mm) : 4 Imballaggio : 10 Riferimento : 2090 0500 03	500	40	30	12	8	7	4	10	2090 0500 03
L (mm) : 600 l1 (mm) : 40 l2 (mm) : 30 D (mm) : 12 d (mm) : 8 d1 (mm) : 7 e (mm) : 4 Imballaggio : 10 Riferimento : 2090 0600 03	600	40	30	12	8	7	4	10	2090 0600 03
L (mm) : 700 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 7 e (mm) : 5 Imballaggio : 10 Riferimento : 2090 0700 03	700	45	35	14	9	7	5	10	2090 0700 03
L (mm) : 800 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 7 e (mm) : 5 Imballaggio : 5 Riferimento : 2090 0800 03	800	45	35	14	9	7	5	5	2090 0800 03
L (mm) : 900 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 8 e (mm) : 5 Imballaggio : 5 Riferimento : 2090 0900 03	900	45	35	14	9	8	5	5	2090 0900 03
L (mm) : 1000 l1 (mm) : 50 l2 (mm) : 40 D (mm) : 16 d (mm) : 9 d1 (mm) : 8 e (mm) : 5 Imballaggio : 5 Riferimento : 2090 1000 03	1000	50	40	16	9	8	5	5	2090 1000 03
L (mm) : 1200 l1 (mm) : 50 l2 (mm) : 40 D (mm) : 16 d (mm) : 11 d1 (mm) : 8 e (mm) : 5 Imballaggio : 5 Riferimento : 2090 1200 03	1200	50	40	16	11	8	5	5	2090 1200 03
L (mm) : 1500 l1 (mm) : 60 l2 (mm) : 60 D (mm) : 18 d (mm) : 11 d1 (mm) : 8 e (mm) : 6 Imballaggio : 1 Riferimento : 2090 1500 03	1500	60	60	18	11	8	6	1	2090 1500 03

L (mm): 300

l1 (mm): 30

l2 (mm): 20

D (mm): 11

d (mm): 6,5

d1 (mm): 5,5

e (mm): 4

Imballaggio: 10

Ulteriori informazioni

Decrizione

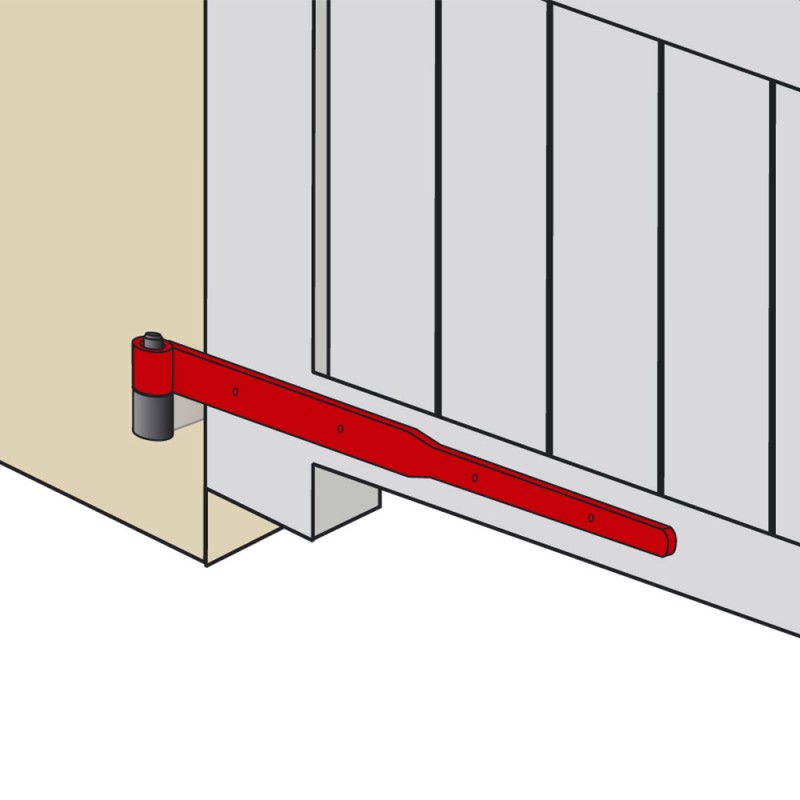

Supporta l'anta.
Da montare su un cardine dello stesso diametro
Varie dimensioni disponibili a seconda del peso e delle dimensioni delle ante.
Acciaio zincato grigio

Scheda tecnica

Materiale: Acciaio
Rifinitura: Zincato blu

Prodotti complementari

Cardine su piastra

Consulta la scheda tecnica

Cardine su piastra

Consulta la scheda tecnica

Cardine a murare

Consulta la scheda tecnica
